timer 24h
blakada klawiatury
zewnętrzny sygnał blokujący (karta klucz)
chłodzenie, ogrzewanie, wentylacja
zasilanie
230V AC
wentylator
1, 2, 3 biegi,
tryb auto
montaż natynkowy
modbus
RTU RS485
klawisze dotykowe
FCS4M sterownik dla klimakonwektorów MODBUS
• sterowanie MODBUS RTU
• urządzenia 4 rurowe
• programator 24h
• wentylator 3 biegowy, tryb auto
• grzanie, chłodzenie, wentylacja
• keycard - sygnał sterujący
Opis
Nowoczesny wygląd, czytelny wyświetlacz oraz dotykowy panel to zalety sterownika FCS4M. Bogate możliwości konfiguracji umożliwiają dostosowanie urządzenia zarówno dla pomieszczeń biurowych jak i mieszkalnych.
Sterownik może być ustawiany ręcznie za pomocą klawiatury lub sterowany przez komputer administratora. Sterownik posiada wbudowany moduł sterujący oparty na protokole MODBUS RTU.
UŻYTKOWANIE

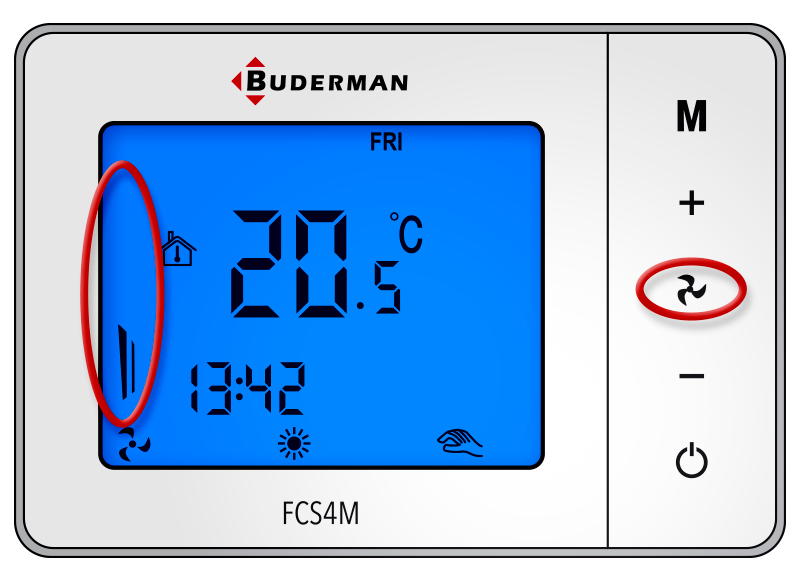

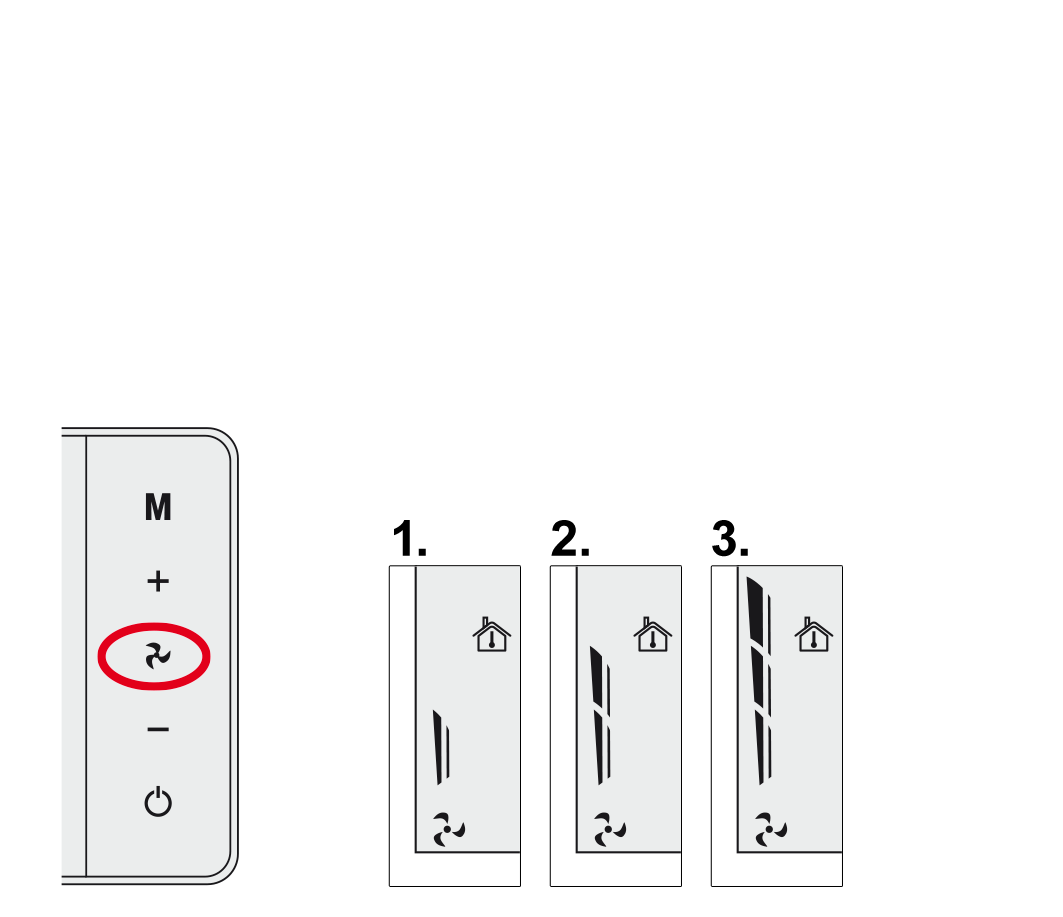

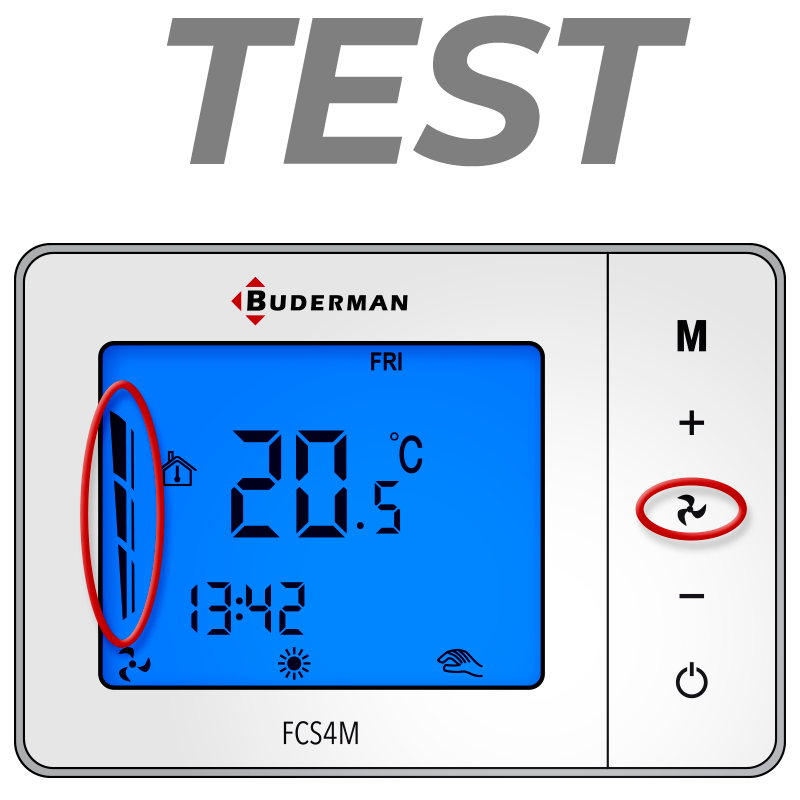

Prędkość pracy wentylatora
Klawiszem zmień prędkość :
1. prędkość minimalna – pierwszy bieg
2. prędkość średnia – drugi bieg
3. prędkość maksymalna – trzeci bieg
praca automatyczna – wskaźnik miga

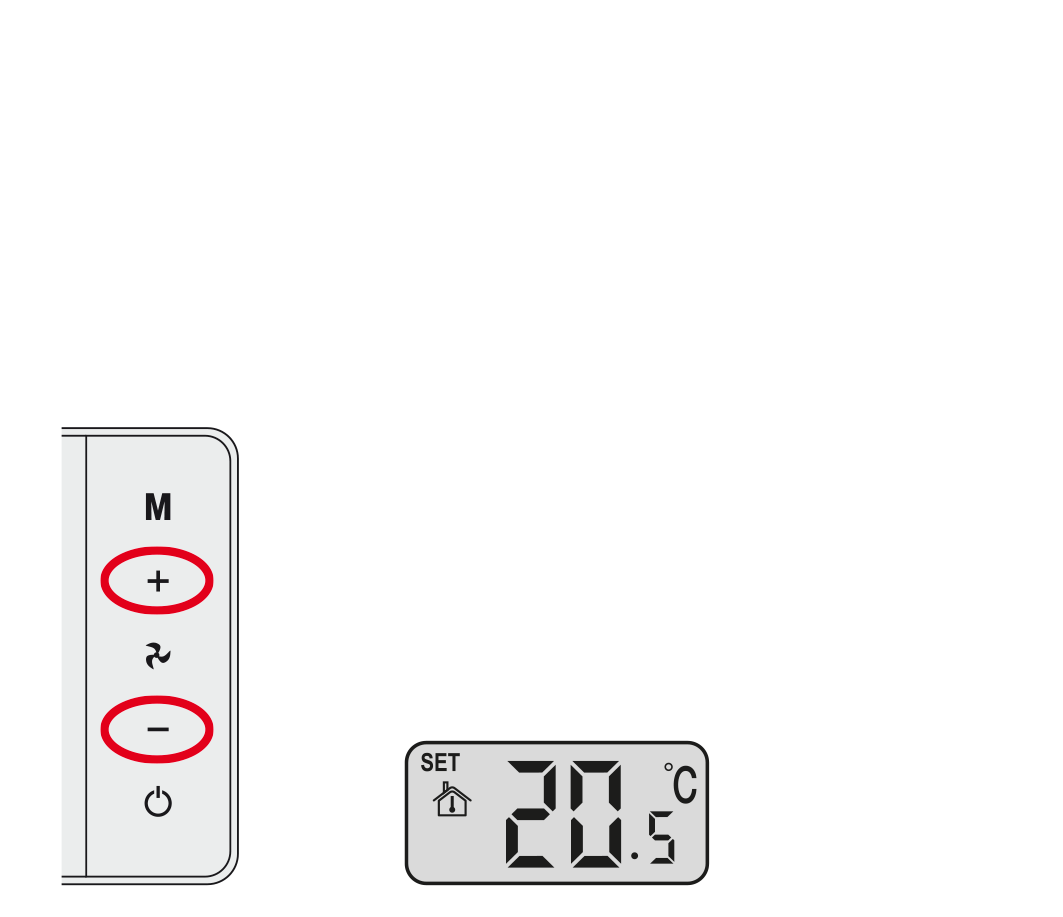

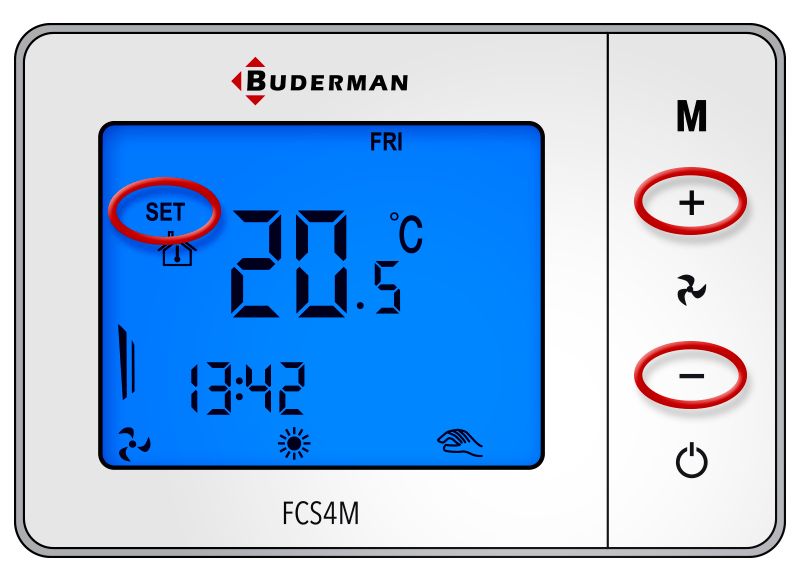

Nastawa temperatury
Można zmieniać ręcznie nastawę temperatury co 0,5°C w zakresie od +5°C do +35°C. Zakres zmienia się w ustawieniach serwisowych.
+ zwiększa temperaturę o 0,5°C
- zmniejsza temperaturę o 0,5°C

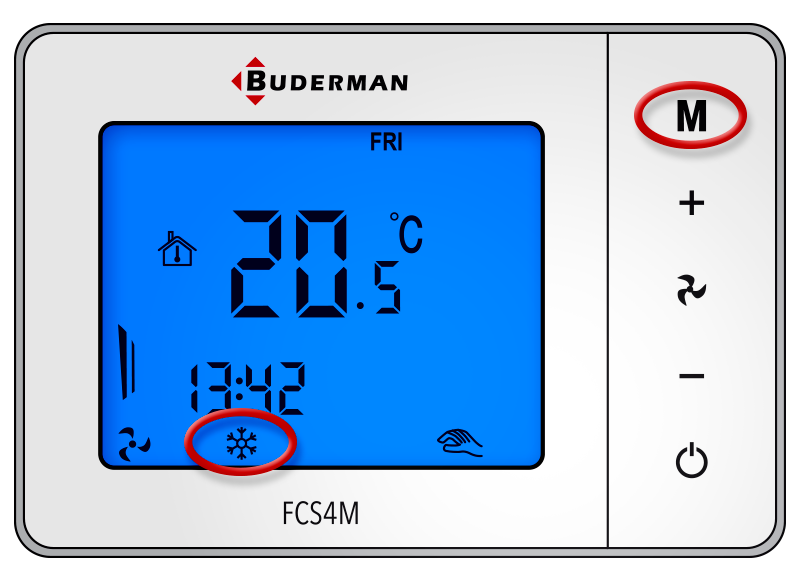

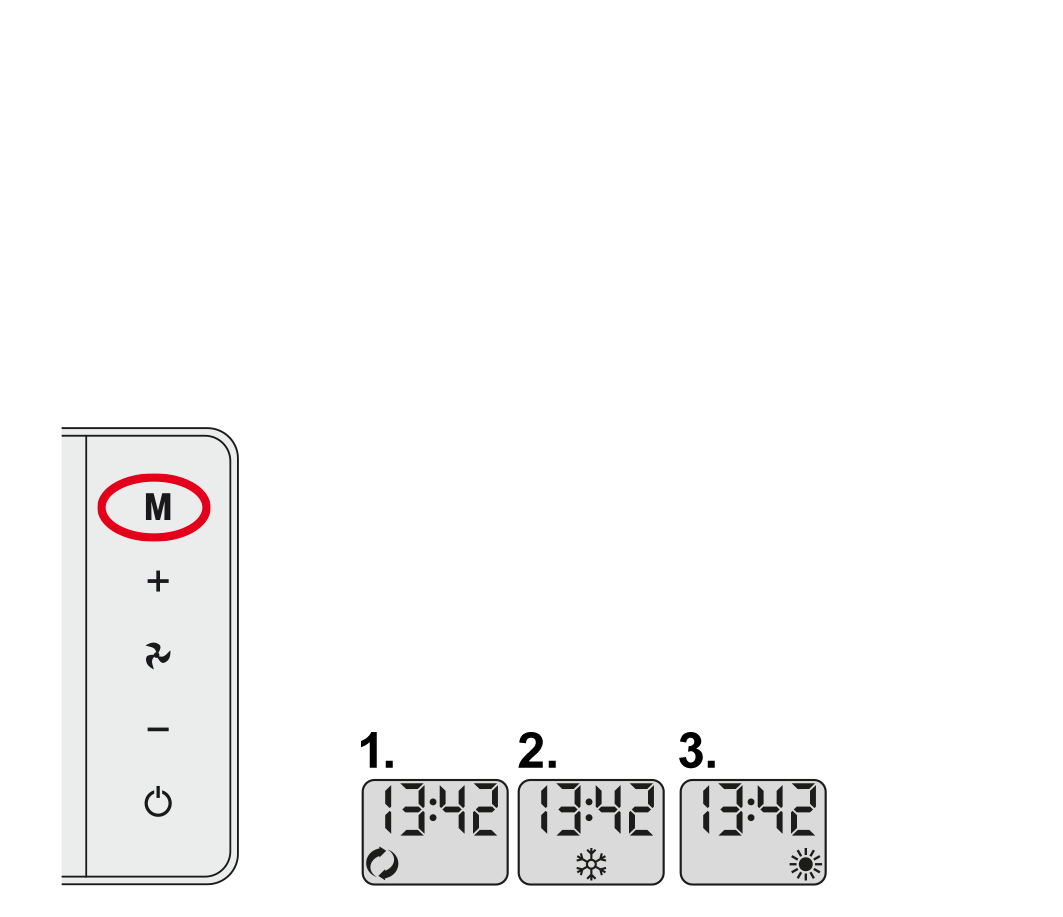

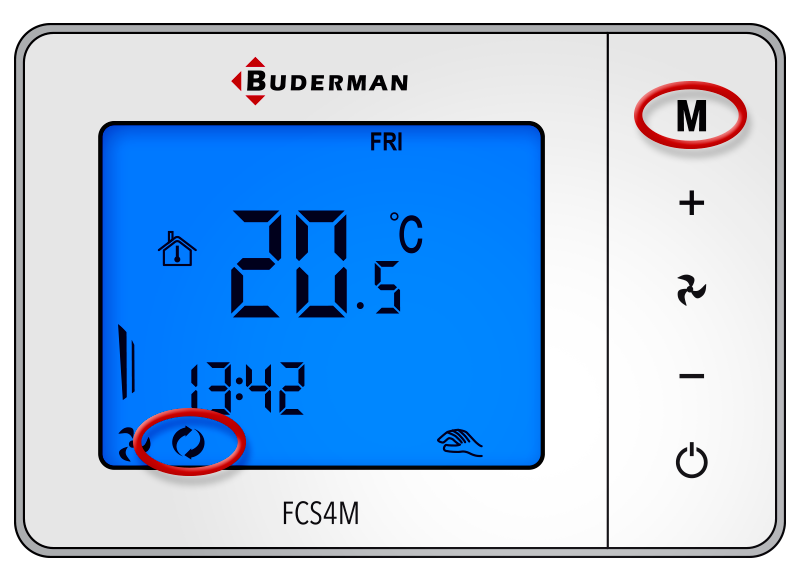

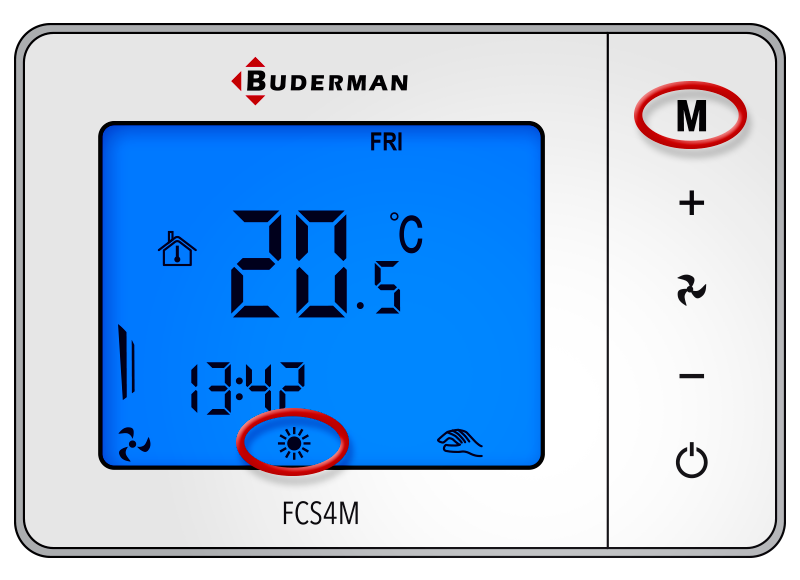

Zmiana trybu pracy
Przytrzymaj przez 5 sekund klawisz MODE. klawiszami PLUS, MINUS wybierz tryb pracy:
1. Wentylacja
2. Chłodzenie
3. Grzanie

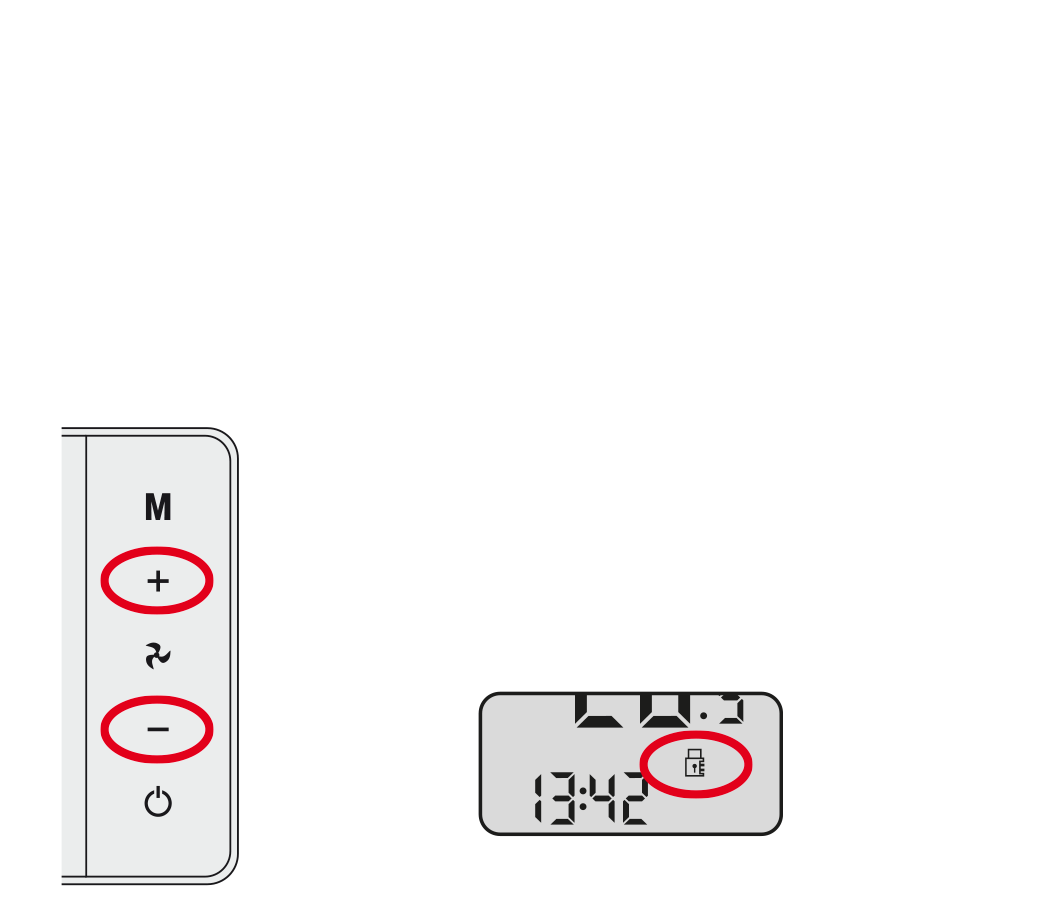

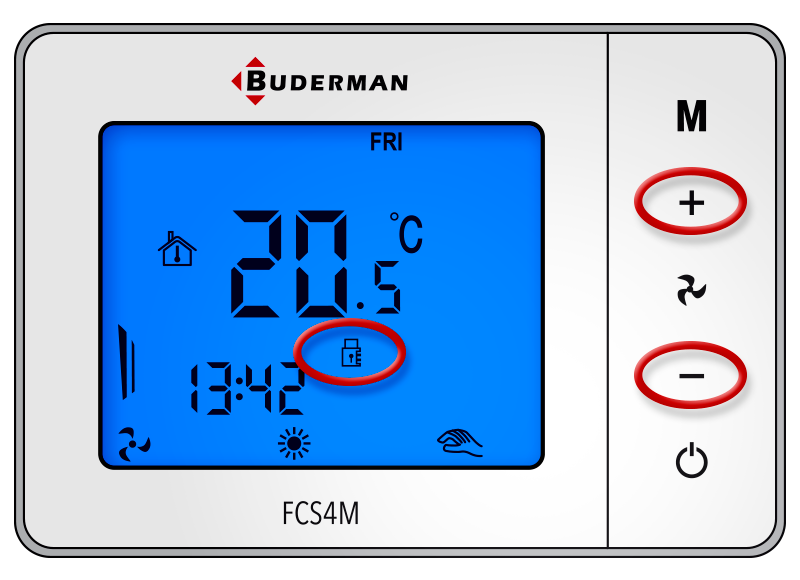

Blokowanie klawiatury
Przytrzymaj jednocześnie dwa klawisze PLUS i MINUS przez 5 sekund, aby zablokować lub odblokować przyciski.
Zależnie od ustawienia można blokować: wszystkie przyciski lub tylko cztery przyciski (przycisk POWER będzie niezablokowany).
Ustawienia blokady można zmienić w ustawieniach serwisowych.
Funkcje
-
obsługuje klimakonwektory 4 rurowe
-
zegar czasu rzeczywistego
-
kalendarz 7 dniowy,
-
programator czasowy 24 h – ustawiana jest tylko godzina włączenia i/lub godzina wyłączenia; nie zależy od dnia tygodnia;
-
sterowanie wentylatorem 3 biegowym (prędkość minimalna, średnia, maksymalna oraz tryb automatyczny)
-
praca w trybie chłodzenia, ogrzewania lub wentylacji
-
wbudowany protokół MODBUS RTU
-
zewnętrzny sygnał sterujący (karta hotelowa, kontaktron itp.)
Schematy
Przykład 1
Sterownik działa niezależnie, ręcznie ustawianą temperaturą oraz wentylatorem (np. automatyczna prędkość), bez połączania Modbus. Można włączać i wyłączać klawiszem lub ustawić automatyczne uruchamianie i/lub wyłączanie klimakonwektora codziennie o zadanej godzinie (np. 8-16).
Przykład 2
Sterownik działa w sieci Modbus. Można włączać i wyłączać klawiszem lub ustawić automatyczne uruchamianie i/lub wyłączanie klimakonwektora codziennie o zadanej godzinie (np 8-16)
Tryby Pracy
Podstawowy (Manualny)
-
Parametry ustawiane są za pomocą klawiatury m.in.:
- tryb pracy – chłodzenie lub ogrzewanie lub wentylacja,
- temperatura pracy,
- prędkość pracy wentylatora,
- blokowanie i odblokowywanie klawiatury.
Modbus
Komputer sterujący ma dostęp do parametrów pracy (nawet gdy użytkownik wyłączy urządzenie na klawiaturze) m.in.:
- tryb pracy – chłodzenie lub ogrzewanie lub wentylacja,
- prędkość pracy wentylatora,
- zegar czasu rzeczywistego,
- programator czasowy 24h,
- odczyt temperatury,
- blokowanie i odblokowywanie klawiatury,
- ustawiania serwisowe.
Adres urządzenia oraz prędkość transmisji ustawiane są za pomocą klawiatury.
Wymiary
Dane Techniczne
| Zasilanie |
230V 50Hz |
|
Zasilanie wentylatora |
230V AC 5A, 3 biegowy |
| Zasilanie zaworów |
230V AC 3A |
| Czujnik |
Czujnik wbudowany |
| IP |
Stopień ochrony IP20 |
| Wymiary |
130x90x28mm |
| Waga |
200g |
| Obudowa |
ABS |
| Elementy zestawu |
sterownik, wkręty i kołki, instrukcja montażu, instrukcja użytkowania |
Pobierz
| Karta katalogowa |
|
|
Skrócona instrukcja sterownika |
